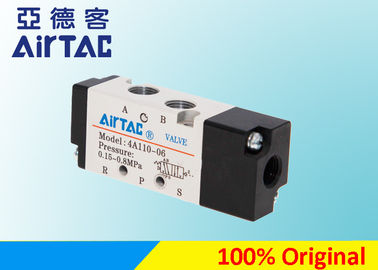

VANNE ÉLECTROMAGNÉTIQUE DE WENZHOU NAISAILE CIE., LTD
Détails sur le produit:
Conditions de paiement et expédition:
|
liquide: | Air (être filtré de l'élément filtrant de 40μm) | La température: | -20~70°C |
---|---|---|---|
Action: | Contrôle extérieur | Pression de preuve: | 1.2MPa (175psi) |
Matériel de corps: | Alliage d'aluminium | Port: | 1/8, M5*0.8 |
Surligner: | 5/2 Way air tac valve,5/3 Way air tac valve,4A130C0-08 |
Spécifications
4A spécifications de 100 séries
Modèle |
4A110-M5 4A120-M5 |
4A130C-M5 4A130E-M5 4 A 130 P.M. 5 |
4A110-06 4A120-06 |
4A130C-06 4A130E-06 4A130P-06 |
|
Fluide | Air (être filtré de l'élément filtrant de 40μm) | ||||
Action | Contrôle extérieur | ||||
Taille gauche [Note1] | In=Out= M5 | In=Out= 1/8" | |||
Taille d'orifice |
5.5mm2 (Cv=0.31) |
5.0mm2 (Cv=0.28) |
12.0mm2 (Cv=0.67) |
9.0mm2 (Cv=0.50) |
|
Type de valve | position 5 2 gauche | position 5 3 gauche | position 5 2 gauche | position 5 3 gauche | |
Pression de fonctionnement | 0.15~0.8MPa (21~114psi) | ||||
Pression de preuve | 1.2MPa (175psi) | ||||
La température | -20 ~70°C | ||||
Matériel de corps | Alliage d'aluminium | ||||
Lubrification [Note2] | Non requis | ||||
Max.frequency [Note3] | 5 cycles/sec | 3 cycles/sec | 5 cycles/sec | 3 cycles/sec | |
Poids (G) |
4A110-M5 : 85 4A120-M5 : 140 |
165 |
4A110-06 : 85 4A120-06 : 140 |
165 | |
[Note1] le fil de pinte, le fil de G et le fil de TNP sont disponibles.
[Note 2] une fois que lubrifié de l'air est employé, continuez le même milieu pour optimiser la durée de valve. Des lubrifiants comme OIN VG32 ou équivalent sont recommandés.
[Note 3] la fréquence maximum de mise en action est dans l'état à vide.
Caractéristique du produit
Organigramme
Dimension
