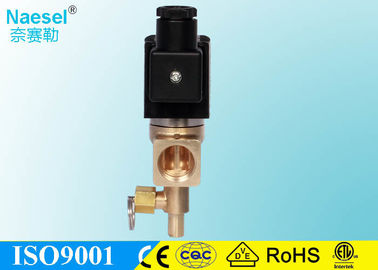

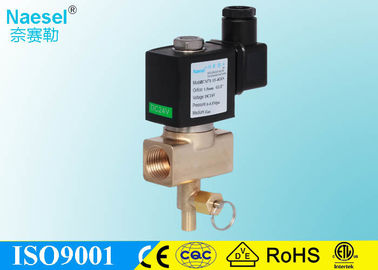

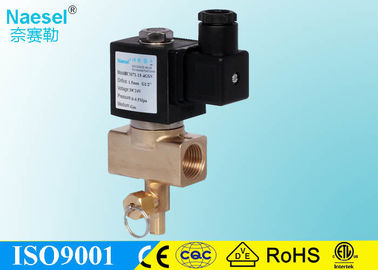

Coupez vite la vanne électromagnétique de gaz 1/2 fermé normal « - 2" taille de pouce

vanne électromagnétique fermée normale coupée rapide de gaz 1/2 « à 2" pouce

Vanne électromagnétique fermée normale coupée rapide de gaz 1/2 « à 2" pouce

1. Comment passer commande

---

Modèle      Orifice      Fil       Corps           Joint           Bobine            Tension



ZCM11        15, 20, 25         G G              B-laiton            N-NBR           S51B          1-AC220V   2-DC24V

ZCM31         32, 40, 50          N TNP                                                         SD01B        3-AC110V   4-DC12V

5-AC24V





Bobine fermée normale gauche 0-0.4mpa de la basse pression S51B DIN de vanne électromagnétique du gaz ZCM11 2

Consommation fermée normale gauche de puissance faible de la bobine 0-0.4mpa de la basse pression S91B DIN de vanne électromagnétique du gaz ZCM31 2

Exemple : ZCM11 40NBV S51B1 : fermé normal, orifice de 40mm, NPT1-1/4 », corps en laiton, phoques de NBR, AC110V.

---

2. Spécifications de vanne électromagnétique

Milieu :  Air, gaz, eau, pétrole etc.                               La température : Joint de NBR : - 10℃~80℃ (14℉~176℉)

Orifice :    12, 15, 20, 25 (millimètre)





Pression : ZCM11 : 0.0MPA~0.4MPA (0PSI~58PSI)             Fil gauche :  TNP, fil de G

ZCM31 : 0.0MPA~0.4MPA (0PSI~58PSI)             Taille gauche :       1/2 », 3/4", 1", fil de TNP BSPP



Tension :     C.C : 12V, 24V,                                               Bobines :            S51B, 30VA (C.A.), 24W (C.C), IP65,100%ED

C.A. : 24V, 110V, 120V, 220V, 240V                                   S91B, 22VA (C.A.), 17W (C.C), IP65,100%ED

Tolérance : ±10%





Matériel :    Laiton de corps, acier inoxydable, aluminium,            Caractère :     1. diaphragme de levage direct

Joint VITION, NBR, EPDM, PTFE                                     2. 0 livres par pouce carré ont commencé

Armature SS304                                                               3. utilisation de système de basse pression

Plongeur SS430F                                                               4. utilisation d'air de vide.

Arrêt SS430F



Ressort SS304



Ombrage du cuivre d'anneaux

Bobines spéciales : Verrouillage de la bobine DC6~24V

---

3. Les informations détaillées

ZCM11 a vite coupé la vanne électromagnétique fermée normale de gaz 1/2 « à 2" pouce 0.0~1.0Mpa, bobine du fil DIN de S51B

Modèle	Port	Orifice	Cv	Min. Pressure	Max. Pressure		Matériel de corps	Matériel de joint	Bobine
					C.A. (22VA)	C.C (17W)
ZCM1115XXX	1/2 »	15	4,8	0.0Mpa	0.4Mpa	0.4Mpa	Laiton	NBR	S51B
ZCM1120XXX	3/4"	20	8,6	0.0Mpa	0.4Mpa	0.4Mpa			S51B
ZCM1125XXX	1"	25	12	0.0Mpa	0.4Mpa	0.4Mpa			S51B
ZCM1132XXX	1-1/4 »	32	24	0.0Mpa	0.4Mpa	0.4Mpa			SD01B
ZCM1140XXX	1-1/2 »	40	29	0.0Mpa	0.4Mpa	0.4Mpa			SD01B
ZCM1150XXX	2"	50	48	0.0Mpa	0.4Mpa	10.4Mpa			SD01B





















ZCM31 a vite coupé la vanne électromagnétique fermée normale de gaz 1/2 « à 1" pouce 0.0~1.0Mpa, bobine de S91B

Modèle	Port	Orifice	Cv	Min. Pressure	Max. Pressure		Matériel de corps	Matériel de joint	Bobine
					C.A. (22VA)	C.C (17W)
ZCM3115XXX	1/2 »	15	4,8	0.0Mpa	0.4Mpa	0.4Mpa	Laiton	NBR	S51B
ZCM3120XXX	3/4"	20	8,6	0.0Mpa	0.4Mpa	0.4Mpa			S51B
ZCM3125XXX	1"	25	12	0.0Mpa	0.4Mpa	0.4Mpa			S51B













---

4.Diemsion



---

5. Détail de emballage

Garniture du joint en plastique pour empêcher le métal étant oxydé.

---
