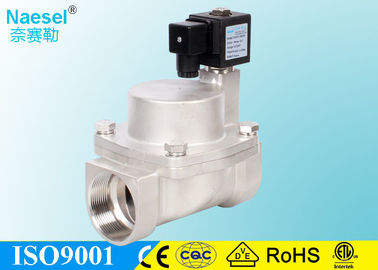

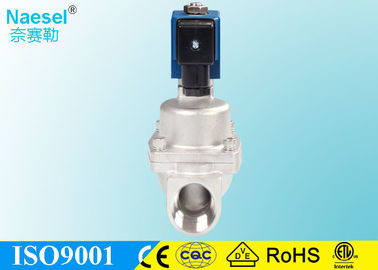

Grand port de l'écoulement 2 5 barre à piston de pilote de soupape de commande de solénoïde de vapeur de pouce 16 230 livres par pouce carré

barre 5 de pouce de vapeur pilote gauche de vanne électromagnétique 16 à piston de grand de l'écoulement 2 230 livres par pouce carré

Grands barre gauche de Piston Type 16 de pilote de soupape de commande de solénoïde de vapeur de pouce de l'écoulement 2 5 230 livres par pouce carré

1. Comment passer commande

---

Orifice modèle       Port        Fil       Corps          Joint           Bobine           Tension



NLK31        12, 15, 20       3/8" - F5 »            G G           B-laiton             P-PTFE         S21H          1-AC220V   2.DC24V

NLK32        25, 32, 40,                               N TNP       S-SS304/316    V-FRM/Viton YG1B          3-AC110V   4.DC12V

50, 65, 80,                               F bride                                                                      5-AC24V



                  100, 125,



                  150



Vanne électromagnétique normalement fermée d'huile chaude de la vapeur NLK31 avec la bobine de S21H,



Vanne électromagnétique normalement ouverte d'huile chaude de la vapeur NLK32 avec la bobine de S21H,



Exemple : NLK31 32 1 GBP S91B1 : NLK31 type, orifice fermé normal de 32mm, G1-1/4 », corps en laiton, phoques de PTFE.

---

2. Spécifications de vanne électromagnétique

Milieu :  eau chaude, vapeur, pétrole, etc.                             La température : Joint de Viton : - 30℃~150℃(-22℉~302℉)

Orifice :    12, 15, 20, 25, 32,40,50,                                                    Joint de PTFE : - 60℃~200℃ (- 76℉~392℉)

65, 80, 100, 125 150 (millimètres)





Pression : NLK31 : 0.05MPA~1.6MPA (7.5PSI~232PSI)        Taille gauche :       3/8", 1/2 », 3/4", 1", 1-1/4 », 1-1/2 », 2"

NLK32 : 0.05MPA~1.6MPA (7.5PSI~232PSI)                          F2-1/2 », F-3 », F3-1/2 », F4 », F5 »

                  NLK31F : 0.05MPA~1.6MPA (7.5PSI~232PSI)      Fil gauche :    TNP, fil de G



Tension :    C.C : 12VDC, 24VDC,                                         Bobines :              S21H, 22VA (C.A.), 18W (C.C), IP65,100%ED



C.A. : 24VAC, 110VAC, 120VAC, 220VAC, 240VAC                     YG1B, 30VA (C.A.), 21W (C.C), IP65,100%ED

Tolérance : ±10%



Matériel :    Laiton de corps, acier inoxydable, aluminium,            Caractère :       1. consommation de piston de pilote basse pour la vapeur

Joint VITION, NBR, EPDM, PTFE                                       2. joints appropriés à la vapeur

Armature SS304                                                                 3. approprié à la ligne à long terme système de tuyau

Plongeur SS430F



Arrêt SS430F

Ressort SS304

Ombrage du cuivre d'anneaux

---

3. Les informations détaillées

Vanne électromagnétique normalement fermée d'huile chaude de la vapeur NLK31 avec la bobine de S21H,

Modèle	Port	Orifice	Cv	Min. Pressure	Max. Pressure		Matériel de corps	Matériel de joint	Bobine
					C.A. (22VA)	C.C (17W)
NLK3112XXX	3/8"	12	4,5	0.05Mpa	1.6Mpa	1.6Mpa	Laiton SS304 SS316	PTFE Viton (FKM)	S21H
NLK3115XXX	1/2 »	15	4,5	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3120XXX	3/4"	20	9,3	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3125XXX	1"	25	12	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3132XXX	1-1/4 »	32	24	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3140XXX	1-1/2 »	40	29	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3150XXX	2"	50	48	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3125XXX	F1 »	25	12	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3132XXX	F1-1/4 »	32	24	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3140XXX	F1-1/2 »	40	29	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3150XXX	F2 »	50	48	0.05Mpa	1.6Mpa	1.6Mpa			S21H

































Vanne électromagnétique normalement ouverte d'huile chaude de la vapeur NLK32 avec la bobine de S21H,

Modèle	Port	Orifice	Cv	Min. Pressure	Max. Pressure		Matériel de corps	Matériel de joint	Bobine
					C.A. (22VA)	C.C (17W)
NLK3212XXX	3/8"	12	4,5	0.05Mpa	1.6Mpa	1.6Mpa	Laiton SS304 SS316	PTFE Viton (FKM)	S21H
NLK3215XXX	1/2 »	15	4,5	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3220XXX	3/4"	20	9,3	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3225XXX	1"	25	12	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3232XXX	1-1/4 »	32	24	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3240XXX	1-1/2 »	40	29	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3250XXX	2"	50	48	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3225XXX	F1 »	25	12	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3232XXX	F1-1/4 »	32	24	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3240XXX	F1-1/2 »	40	29	0.05Mpa	1.6Mpa	1.6Mpa			S21H
NLK3250XXX	F2 »	50	48	0.05Mpa	1.6Mpa	1.6Mpa			S21H

































Vanne électromagnétique normalement fermée d'huile chaude de vapeur de NLK31-F avec la bobine de S21H,

Modèle	Port	Orifice	Cv	Min. Pressure	Max. Pressure		Matériel de corps	Matériel de joint	Bobine
					C.A. (22VA)	C.C (17W)
NLK3165FXXX	F2-1/2 »	65	85	0.05Mpa	1.6Mpa	1.6Mpa	Laiton SS304 SS316	PTFE Viton (FKM)	YG1B
NLK3180FXXX	F-3 »	80	125	0.05Mpa	1.6Mpa	1.6Mpa			YG1B
NLK3100FXXX	F4 »	100	160	0.05Mpa	1.6Mpa	1.6Mpa			YG1B
NLK31125FXXX	F5 »	125	200	0.05Mpa	1.6Mpa	1.6Mpa			YG1B
NLK31150FXXX	F6 »	150	320	0.05Mpa	1.6Mpa	1.6Mpa			YG1B





















4. Diemsion

---





---

5. Détail de emballage

Garniture du joint en plastique pour empêcher le métal étant oxydé.

---

6. Plus de photo et de certifications de produit

---

7. Pourquoi les USA ?

Nos avantages de noyau pour poursuivre votre succès.



qualité 1.Reliable (nous sommes fournisseur d'OEM d'ASCO et Parker)



2.Over 20 ans de conception de vanne électromagnétique et adapter l'expérience aux besoins du client.



3. Mark Service (produit et emballage avec votre conception et logo)



service de l'approvisionnement 4.Related, y compris Festo, SMC, Airtac, Shako.



communication 5.Good anglaise



esprit 6.Opening à l'élevage avec des clients pour différents produits.



(continuez svp de lire pour découvrir plus de détail)
